VFM-System (Video-Feedback-Modul)

Entwickelt, um die Leistung durch die Echtzeitsendung von Farbbildern der Arbeitsumgebung an das Display der Portable Station zu verbessern



ERWEITERTE SICHTBARKEIT

Die Echtzeitsendung des Farbbildes der Arbeitsumgebung ermöglicht es, die Leistung insbesondere in Situationen zu verbessern, in denen der Bediener auch die toten Winkel der Maschine überwachen muss.

ÜBERLAPPUNGSFUNKTION

Dank der Überlappungsfunktion können die Bilder der Kameras, die Daten sowie eventuelle Meldungen oder Alarme so konfiguriert werden, dass sie gleichzeitig im Display angezeigt werden.

SOFORTIGE SICHTBARKEIT

Ein wesentlicher Vorteil des VFM-Systems (Video-Feedback-Modul) ist die Bildlatenz von weniger als 120 Millisekunden. Dies ermöglicht es dem Bediener, die Bilder in Echtzeit anzuzeigen.

VIELSEITIGKEIT'

Es stehen zwei verschiedene Kameratypen von Brigade zur Verfügung: die Elite-Serie und die Select-Serie, jeweils mit unterschiedlichen technischen Eigenschaften. Darüber hinaus kann das System mit Kameras kundenspezifisch angepasst werden, je nach Bedarf des Kunden, wie zum Beispiel mit Wärmebildkameras.

Zusammensetzung des Systems



Das System ist kompatibel mit den Modellen PJM und PJB der Serie Dynamic+P in den Frequenzen von 870 MHz und 915 MHz. Es besteht aus einer Basiskomponente von zwei Elementen: einem Video-Feedback-Modul und mindestens einer Kamera. Die Verbindung wird immer über die Portable Station gesteuert, während die Basisstation vollständig unabhängig von der Verbindung ist, um mögliche Interferenzen zwischen dem Videosystem und dem Betrieb der Maschine zu vermeiden.

VFM (Video-Feedback-Modul)

Es stehen zwei Konfigurationen zur Verfügung: VFM Full und VFM Lite, die sich hauptsächlich durch die Anzahl der Kameras unterscheiden, die an das System angeschlossen werden können: zwei in der Lite-Konfiguration und vier in der Full-Konfiguration. Bei beiden Lösungen erfolgt die Auswahl der anzuzeigenden Kamera über das Display.

pjm_opzione_3 - Copia

Technische Daten des VFM-Systems



VFM Lite

VFM Full

Videoeingänge

2

4

Simultane Video-Streams

2

2

Abmessungen

230x150x80 mm

230x150x80 mm

Maschinenseitige Konnektivität

Wi-Fi

Wi-Fi + Ethernet

Bildlatenz

< 120 ms

< 120 ms

Reichweite des Videosignals

100 m Freifeld

100 m Freifeld

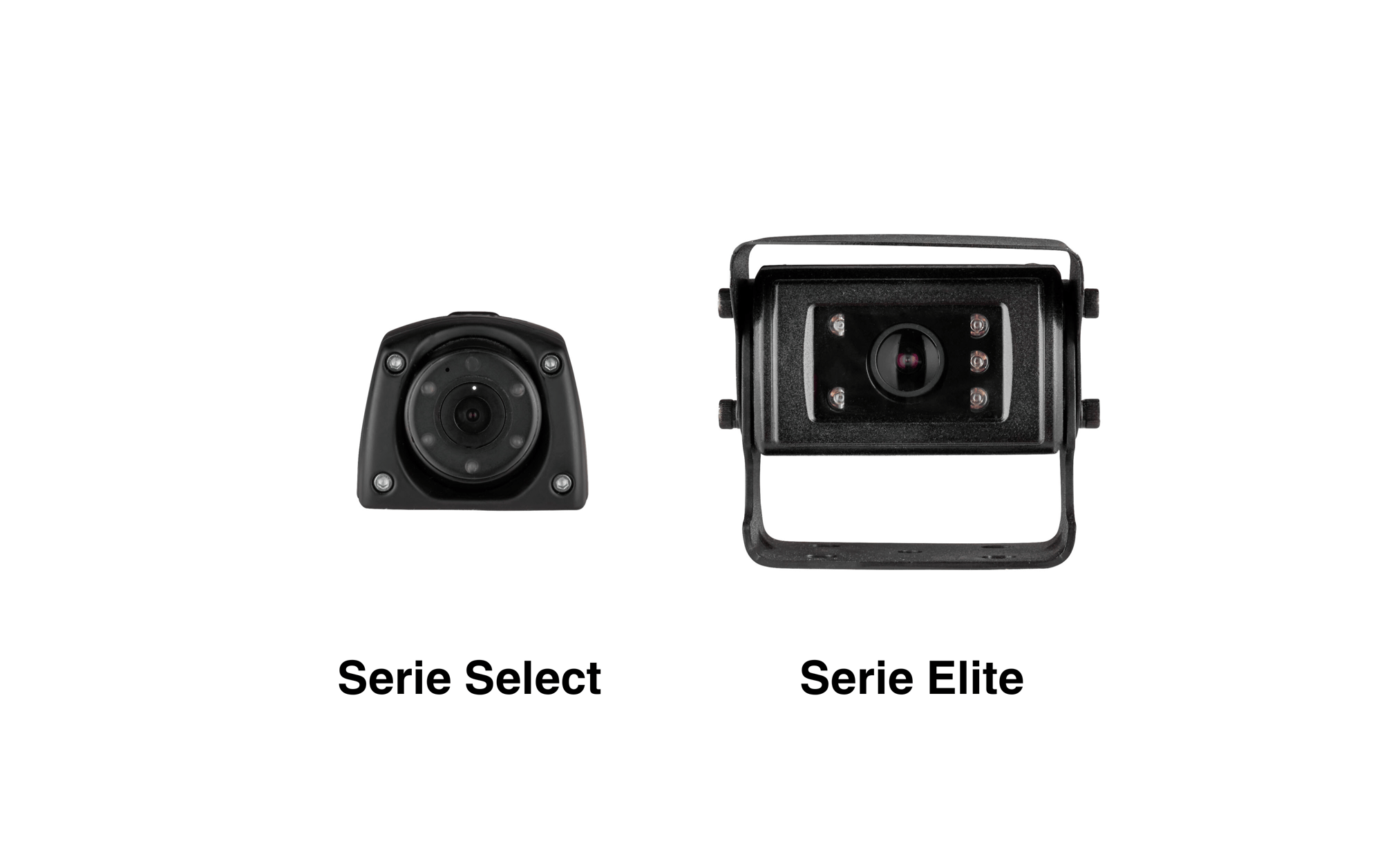

Kameras

Es stehen zwei verschiedene Kameratypen von Brigade zur Verfügung: Serie Select und Serie Elite, jeweils mit unterschiedlichen technischen Eigenschaften. Darüber hinaus kann das System mit Kameras kundenspezifisch angepasst werden, je nach den Bedürfnissen des Kunden, wie zum Beispiel mit Wärmebildkameras

Serie Select

Technische Daten der Kameras





serie Select

serie Elite

Abmessungen des Platzbedarfs

57x70x42 mm (2.2x2.7x1.6 in)

86x80x72 mm (3.4x3.1x2.8 in)

Gewicht

150 g (0.33 lb)

390 g (0.89 lb)

Länge des Verbindungskabels

mindestens 1 m (3.2 ft)
maximal 40 m (131.2 ft)

mindestens 1 m (3.2 ft)
maximal 40 m (131.2 ft)

Anzahl der Farben

65 k

65 k

IP-Kamera

IP69K

IP69K / IP68

IP-Stecker

IP67

IP67

Arbetstemperatur

(-30°C)÷(+70°C) / (-22°F)÷(+158°F)

(-40°C)÷(+80°C) / (-40°F)÷(+176°F)

Auflösung

976x582 px

752x582 px

Sichtwinkel

110° (H), 81° (V), 152° (D)

101° (H), 72° (V), 133° (D)

Nachtsicht

mit Infrarot-LED-Sensoren

mit Infrarot-LED-Sensoren
