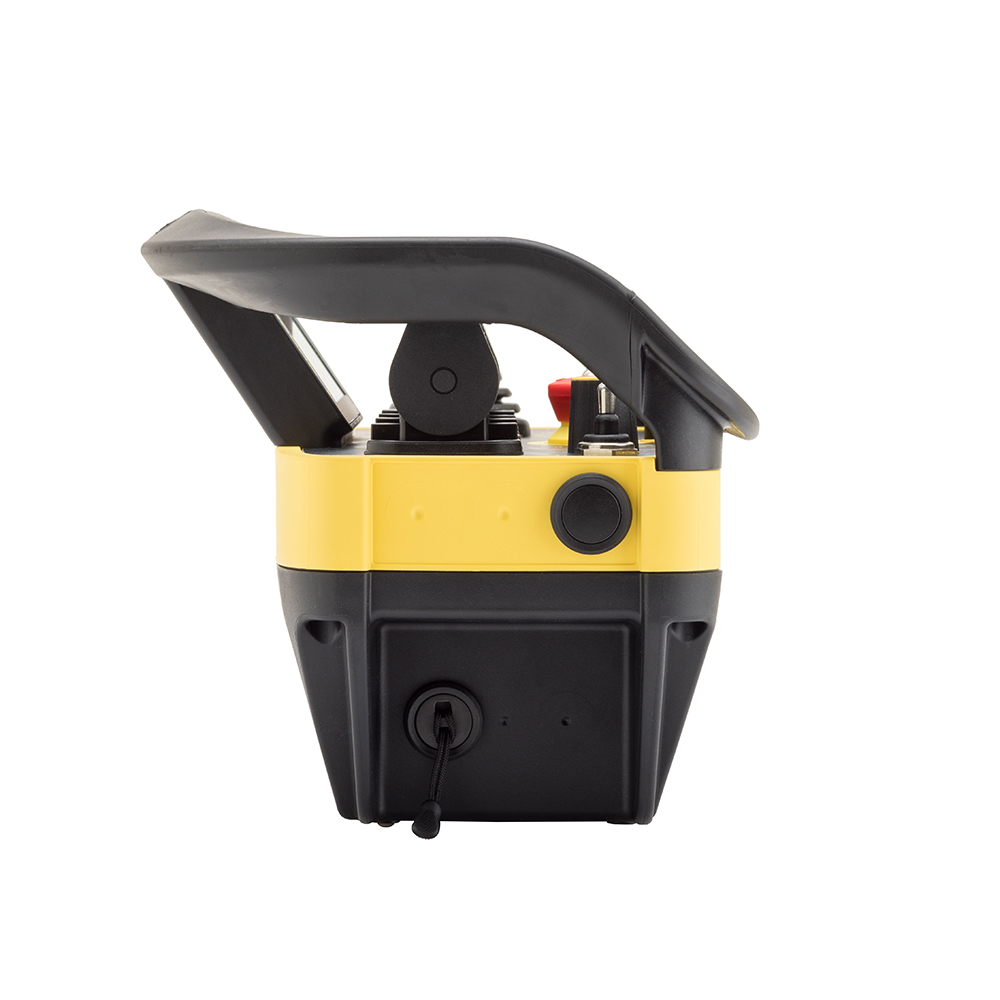

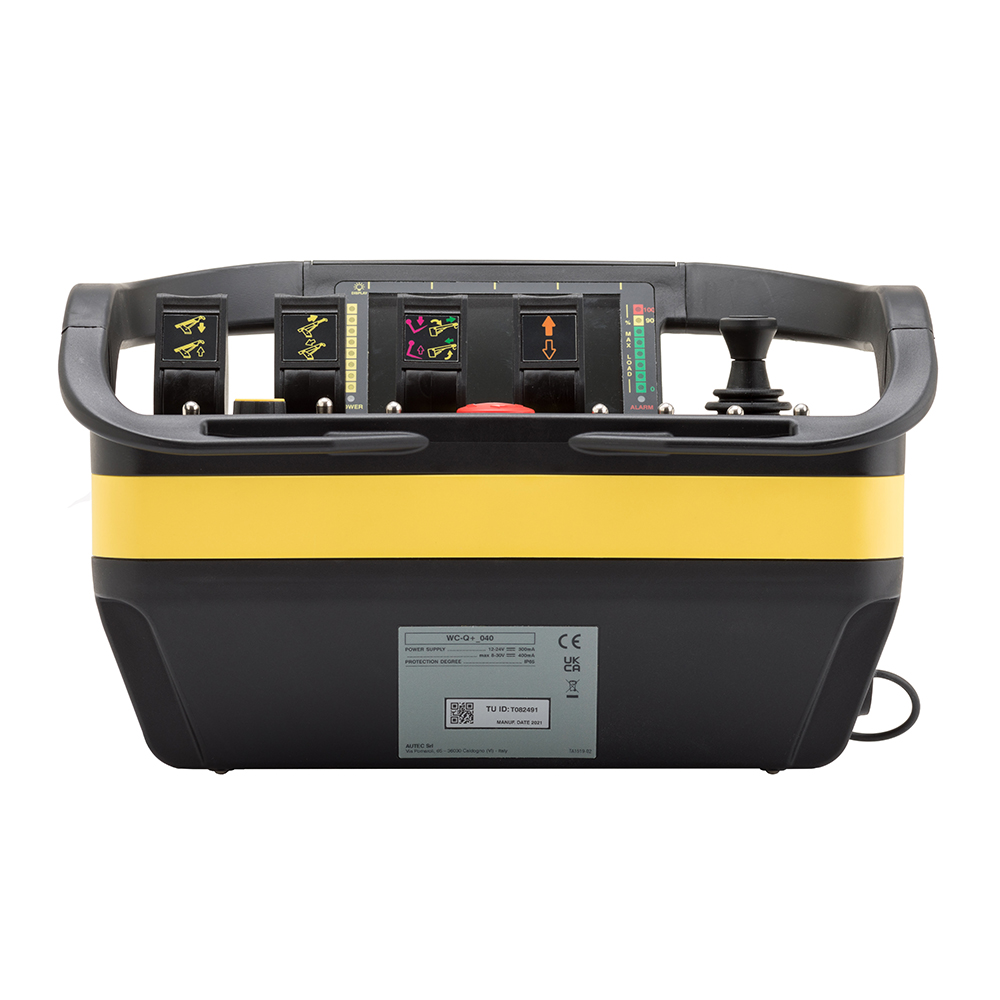

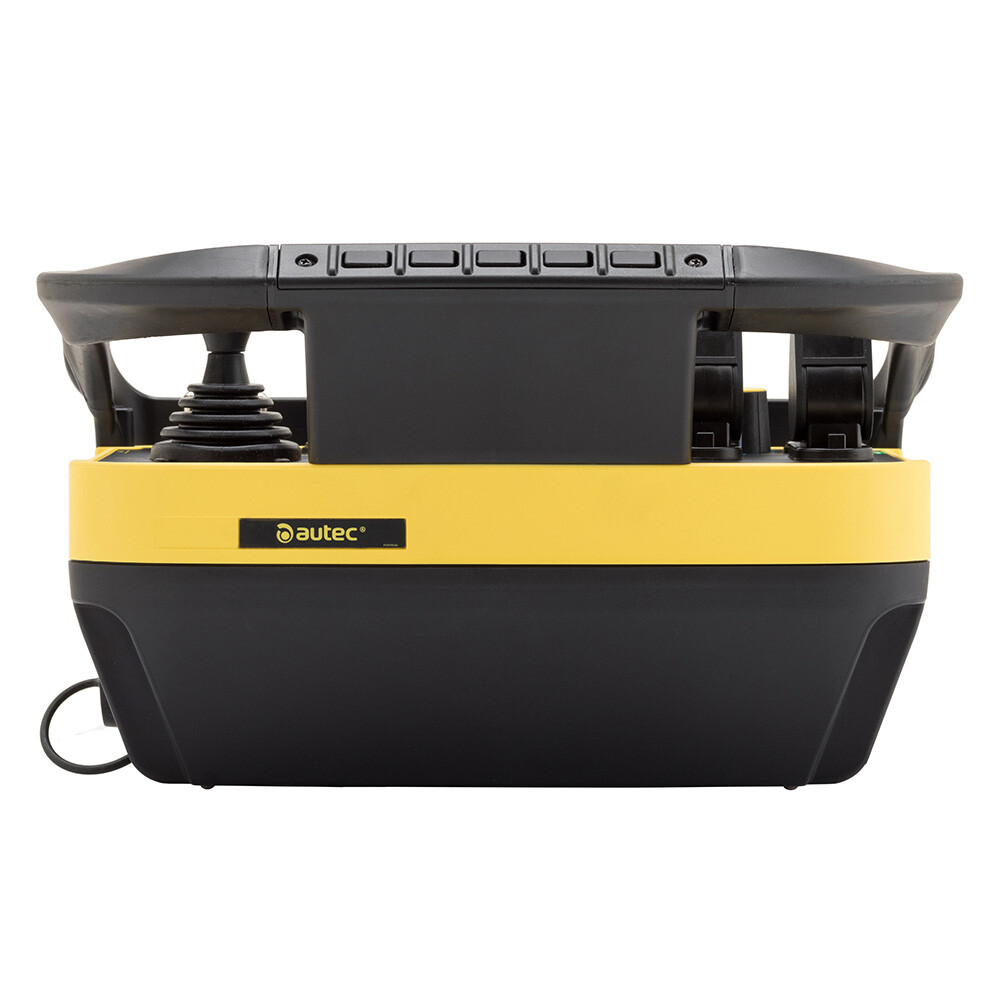

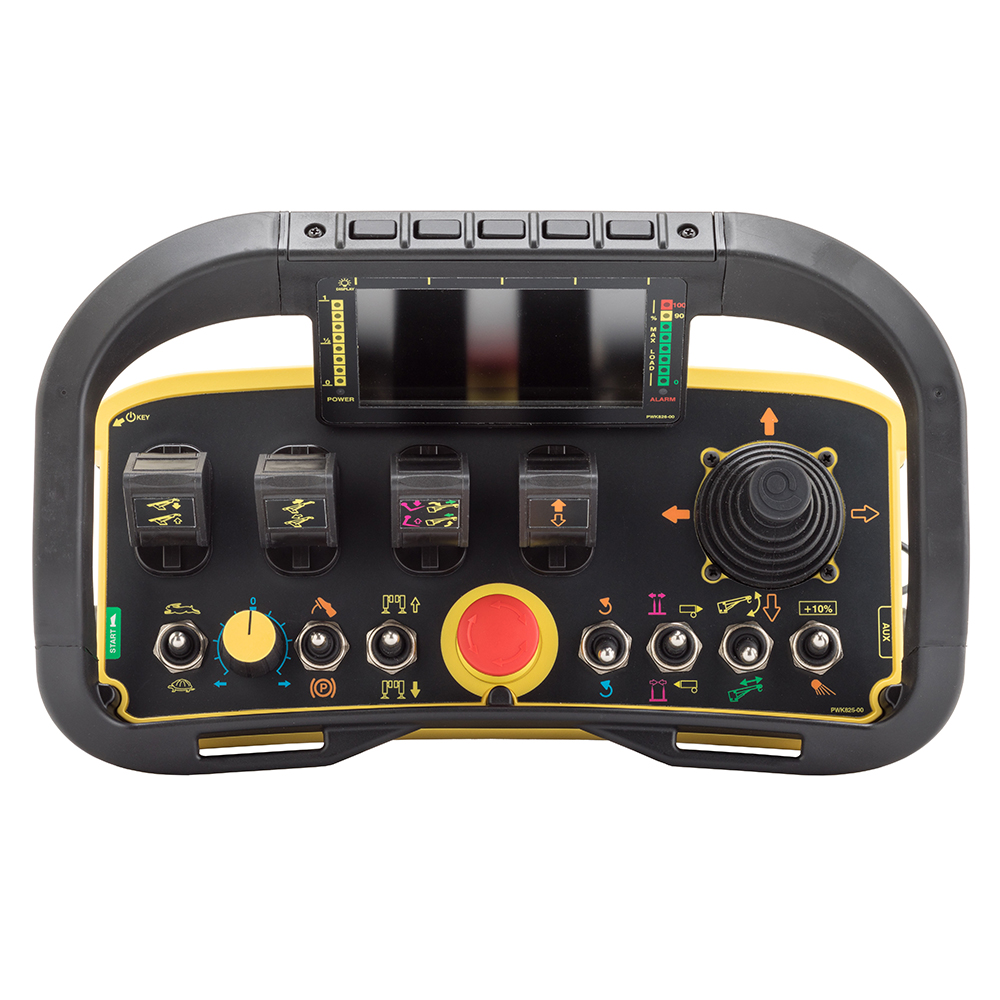

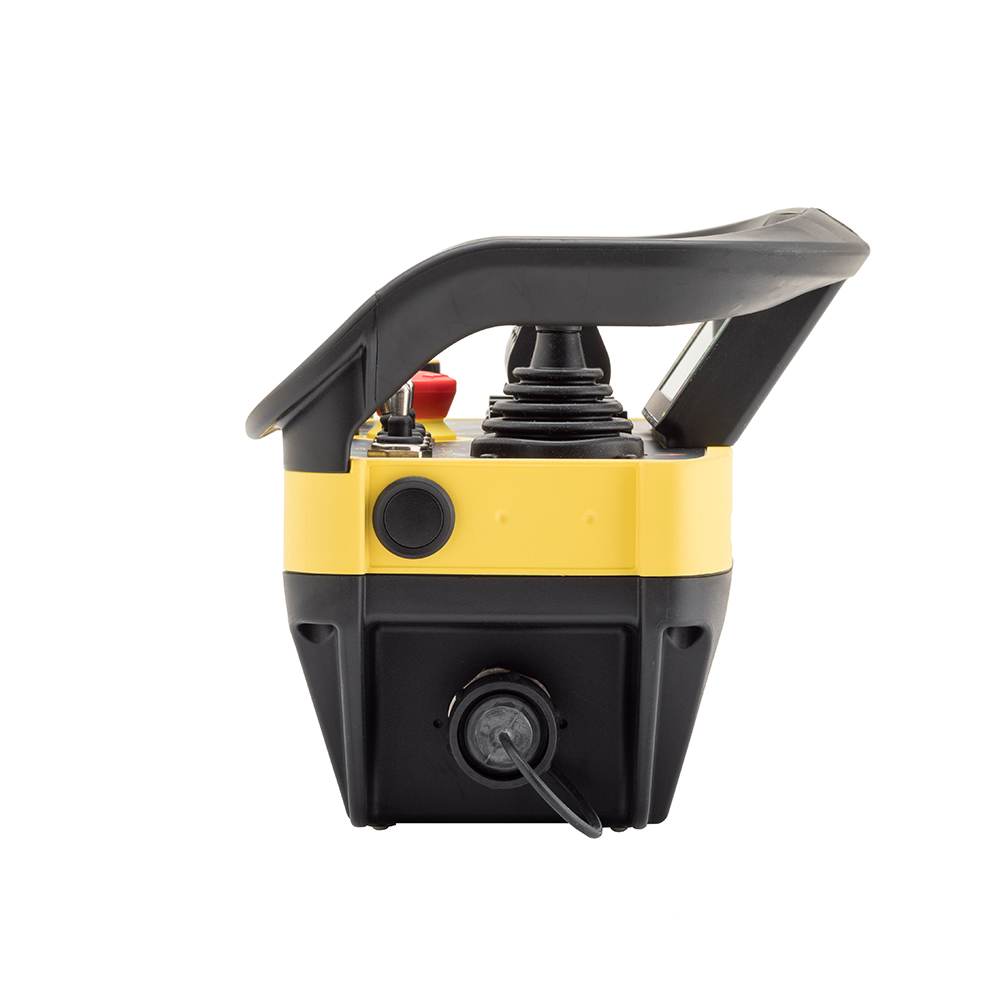

WC-Q+

Unité de commande par câble sur laquelle peuvent être configurés 8 manipulateurs linéaires et jusqu'à 3 manipulateurs multi-axes.
Une fonction de retour de données fournit à l’utilisateur des informations importantes sur l’état de la machine sur un afficheur couleur LCD TFT de 2,8 pouces personnalisable ou via 32 voyants de signalisation, ou encore sur un afficheur couleur de 4,3 pouces (programmable CODESYS/Linux). Jusqu’à 8 sorties numériques, jusqu’à 8 sorties PWM proportionnelles (4 axes bidirectionnels) et jusqu’à 2 sorties de tension proportionnelles sont disponibles ; port série pour bus de terrain (CANopen), de 4 entrées numériques. Clé de démarrage amovible.

Accessoires
Sangle d'épaule
Sangle ventrale

Options
Afficheur couleur de 4,3 pouces
Afficheur couleur de 2,8 pouces
Matrice 32 LED personalisable
Voyants haute efficacité sur panneau
Connecteur multipolaire type Harting
Connecteur circulaire Souriau 10 ou 19 pôles
Connecteur circulaire type M12
Sortie sur serre-câble et câble multipolaire

ARRÊT et ARRÊT D’URGENCE
Les unités de commande par câble disposent d'un bouton coup-de-poing avec fonction d'arrêt (STOP). En outre, il est possible de profiter d’un atout supplémentaire, car ce bouton coup-de-poing, grâce à ses caractéristiques et à des câblages appropriés, peut être intégré dans les circuits de sécurité de la machine et accomplir la fonction d’arrêt d’urgence (EMERGENCY STOP).
Le dispositif d'arrêt est défini comme étant un dispositif de commande manuelle utilisé pour lancer une fonction d'arrêt qui permet d'arrêter la machine en toute sécurité. Le dispositif d'arrêt d'urgence, par contre, est utilisé pour lancer une fonction d'arrêt d’urgence qui permet (une fois actionné) l'arrêt des éléments dangereux d'une machine en cas d'urgence. Lorsqu'il est utilisé avec une fonction d'arrêt d'urgence, le bouton coup-de-poing (qui a une portée jusqu'à 2 A, 30 VDC), est non seulement de couleur rouge, mais présente un fond jaune. Le choix de la modalité d'utilisation de ce bouton est effectué en fonction des exigences de l’application et de l’évaluation des risques sur la machine.
