Système VFM (Module de rétroaction vidéo)

Conçu pour améliorer les performances grâce à l'envoi en temps réel au panneau de la Portable Station d'images en couleur de l'environnement de travail



VISIBILITÉ ÉLARGIE

L'envoi en temps réel de l'image en couleur de l'environnement de travail permet d'améliorer les performances, surtout dans les situations où l'opérateur doit également contrôler les angles morts de la machine.

FONCTION DE SUPERPOSITION

Grâce à la fonction de superposition, les images des caméras, les données, ainsi que d'éventuelles notifications ou alarmes peuvent être configurées pour apparaître simultanément à l'écran.

VISIBILITÉ IMMEDIATE

L'un des points forts du système VFM (Module de rétroaction vidéo) est la latence des images inférieure à 120 millisecondes. Cela permet à l'opérateur de visualiser les images en temps réel.

POLYVALENCE

Deux types de caméras Brigade sont disponibles: la série Elite et la série Select, chacune ayant des caractéristiques techniques différentes. De plus, le système peut être personnalisé avec des caméras choisies par le client en fonction de ses besoins, comme par exemple des caméras thermiques.

Ccomposizione du système



Le système est compatible avec les modèles PJM et PJB de la série Dynamic+P, dans les fréquences de 870 MHz et 915 MHz. Il est constitué d'une composition de base de deux éléments : un Module de rétroaction vidéo et au moins une caméra. La connexion est toujours gérée via la Portable Station, tandis que la Base Station est complètement indépendante de la connexion, évitant ainsi d'éventuelles interférences entre le système vidéo et le fonctionnement de la machine.

VFM (Video Feedback Module)

Deux configurations sont disponibles : VFM Full et VFM Lite, qui se différencient principalement par le nombre de caméras pouvant être connectées au système : deux dans la configuration Lite et quatre dans la configuration Full. Dans les deux solutions, la sélection de la caméra à afficher est effectuée via l'écran.

pjm_opzione_3 - Copia

Fiche technique du système VFM



VFM Lite

VFM Full

Entrées vidéo

2

4

Flux vidéo simultanés

2

2

Dimensions

230x150x80 mm

230x150x80 mm

Konnektivité côté machine

Wi-Fi

Wi-Fi + Ethernet

Latence des images

< 120 ms

< 120 ms

Portée du signal vidéo

100 m en champ libre

100 m en champ libre

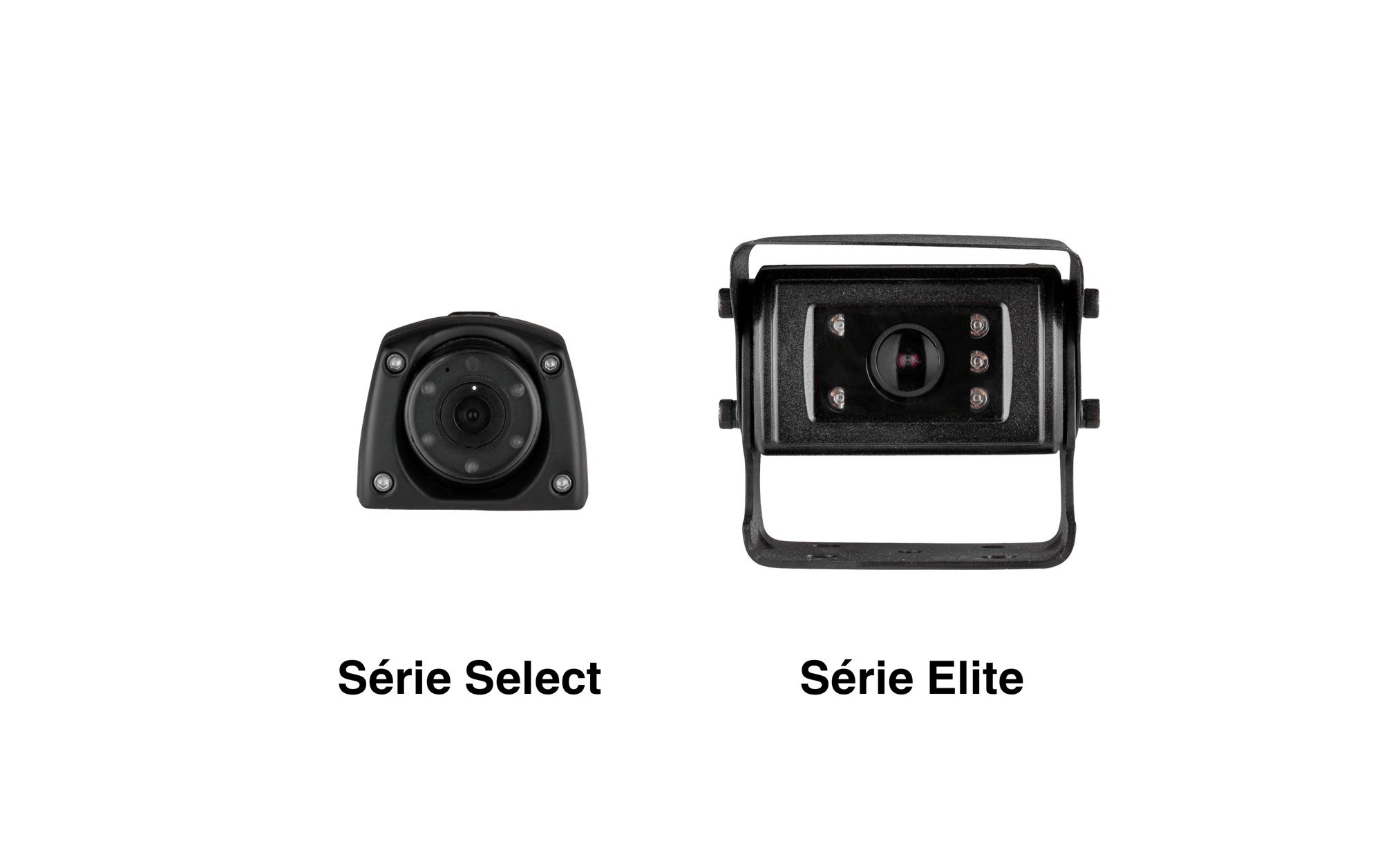

Cameras

Deux types de caméras Brigade sont disponibles : la série Select et la série Elite, chacune ayant des caractéristiques techniques différentes. De plus, le système peut être personnalisé avec des caméras choisies par le client en fonction de ses besoins, comme par exemple des caméras thermiques.

AUTEC_cameras_Série Select-série Elite

Fiche technique des caméras





Série Select

Série Elite

Dimensions d'encombrement

57x70x42 mm (2.2x2.7x1.6 in)

86x80x72 mm (3.4x3.1x2.8 in)

Poids

150 g (0.33 lb)

390 g (0.89 lb)

Longueur du câble de connexion

minimum 1 m (3,2 ft)
maximum 40 m (131,2 ft)

minimum 1 m (3,2 ft)
maximum 40 m (131,2 ft)

Nombre de couleurs

65 k

65 k

Cambéra IP

IP69K

IP69K / IP68

Connecteur IP

IP67

IP67

Température de fonctionnement

(-30°C)÷(+70°C) / (-22°F)÷(+158°F)

(-40°C)÷(+80°C) / (-40°F)÷(+176°F)

Résolution

976x582 px

752x582 px

Angle de vue

110° (H), 81° (V), 152° (D)

101° (H), 72° (V), 133° (D)

Vision nocturne

avec des capteurs LED infrarouges

avec des capteurs LED infrarouges

Découvrez le système VFM en action

Demandez plus d'informations
